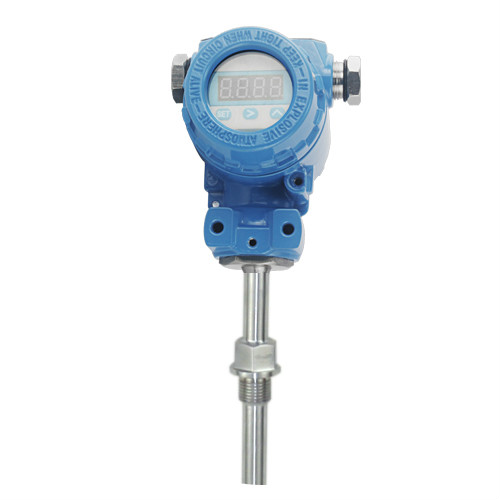

一体化温度变送器是温度仪表中的现场安装式温度变送单元。BL-W102一体化温度变送器集传感器同变送器为一体，直接测量各种工业过程中，-200~1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4~20mA统一输出信号，送显示、记录调节仪表或计算机。作为新一代的温度变送器，BL-W102一体化热电偶(阻)温度变送器可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
一体化温度变送器的变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。 作为一体化温度变送器在工业现场直接输出4~20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。 变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。
（1）、热电阻
|
热电阻类别 |
测温范围 |
精度等级 |
允许偏差 |
|
Cu |
-50～+100 |
|
±(0.30+0.006)ltl |
|
Pt |
-200～+500 |
A级 |
±(0.15+0.002)ltl |
|
B级 |
±(0.30+0.005)ltl |
注：表中t为被测温度的绝对值，℃。
（2）、热电偶
|
分度号 |
允差等级 |
|||
|
Ⅰ |
Ⅱ |
|||
|
允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
|
|
K |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004|t| |
375～1000 |
±0.0075|t| |
333～1200 |
|
|
E |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004|t| |
375～800 |
±0.0075|t| |
333～900 |
|
|
S |
±1℃ |
0～+1100 |
±1.5℃ |
0～600 |
|
±[1+0.003(t-1100)] |
1100～1600 |
±0.0025|t| |
600～1600 |
|
|
B |
― |
― |
― |
― |
|
― |
― |
±0.0025|t| |
600～1700 |
|
注：t为实际温度，允许可用温度度数表示，也可用实际温度的百分数表示，取其大者。
|
（一体化温度变送器）仪表种类 |
（一体化温度变送器）说明 |
||||||||||
|
BL-W102 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
感温元件类型 |
Z |
|
|
|
|
|
|
|
|
|
热电阻 |
|
R |
热电偶 |
||||||||||
|
感温元件材质 |
P1 |
Pt100 |
|||||||||
|
P2 |
Pt1000 |
||||||||||
|
K |
K型热电偶（镍铬－镍硅） |
||||||||||
|
E |
E型热电偶（镍铬－康铜） |
||||||||||
|
S |
S型热电偶（铂铑10－铂） |
||||||||||
|
B |
B型热电偶（铂铑30－铂铑6） |
||||||||||
|
仪表类型 |
O |
装配型 |
|||||||||
|
K |
铠装型 |
||||||||||
|
M |
耐磨型 |
||||||||||
|
H |
卫生型 |
||||||||||
|
结构形式 |
S |
单只式 |
|||||||||
|
T |
双只式 |
||||||||||
|
精度等级 |
1 |
0.1FS |
|||||||||
|
2 |
0.2FS |
||||||||||
|
5 |
0.5FS |
||||||||||
|
输出形式 |
1 |
4~20mA |
|||||||||
|
3 |
0~5V |
||||||||||
|
6 |
4~20mA+现场显示 |
||||||||||
|
连接方式 |
02 |
固定螺纹式 |
|||||||||
|
03 |
活动卡套螺纹式 |
||||||||||
|
04 |
固定法兰式 |
||||||||||
|
05 |
活动卡套法兰式 |
||||||||||
|
冷端形式 |
3 |
防水接线盒式 |
|||||||||
|
4 |
防爆接线盒式 |
||||||||||
|
保护管直径 |
金属保护管 |
M0 |
φ16 |
||||||||
|
M2 |
φ10 |
||||||||||
|
M4 |
φ12 |
||||||||||
|
非金属保护管 |
N1 |
φ25（双层） |
|||||||||
|
N3 |
φ33（双层或三层） |
||||||||||
|
其他 |
O5 |
其他直径（用户指定） |
|||||||||
|
插入深度 |
-XXX |
长度（用户指定） |
|||||||||
