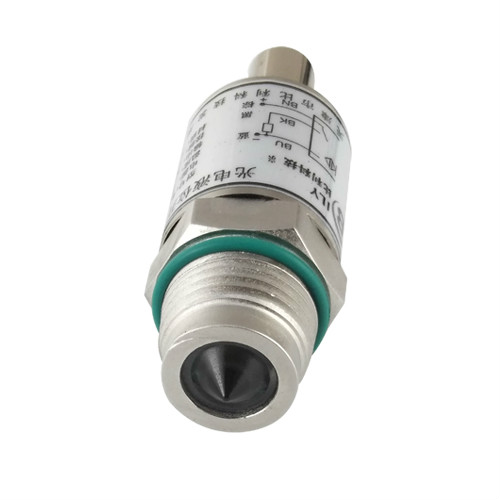

光电液位开关是利用光电传感器来控制开关从而控制液位的开关装置。

光电液位开关使用红外线探测,利用光线的折射及反射原理,光线在两种不同介质的分界面将产生反射或折射现象。当被测液体处于高位时则被测液体与光电开关形成一种分界面,当被测液体处于低位时,则空气与光电开关形成另一种分界面,这两种分界面使光电开关内部光接收晶体所接收的的反射光强度不同,即对应两种不同的开关状态。

工作压力

≤1MPa

工作温度

-20~80度

供电电压

5~12VDC / 10~28VDC(±5%)

供电电流

500mA

输出类型

NPN,PNP以及开关量输出类型

可选材质

PC,黄铜, 聚砜树脂,SUS304

适用介质

油、废水、水性溶液,酒类,酒精等。

导线长度

20AWG,250mmPTFE线,8mm镀锡

连接方式

G管螺纹,NPT锥管螺纹,M制螺纹以及SAE(带O型圈)多种连接方式。

(光电液位开关)型    号

(光电液位开关)说    明

BL-YW680

/□

/□

/□

/□

封装材质

P





PC

J

聚砜树脂

C

黄铜

S

SUS2204

输出形式

K

开关输出

P

PNP输出

N

NPN输出

供电电压

01

5 VDC

02

5~12 VDC

03

10~28VDC

连接方式

-G0

M12X1

-G1

1/4 NPT

-G2

1/2 NPT

-G3

G1/2

触点形式

NO

常开触点

NC

常闭触点
