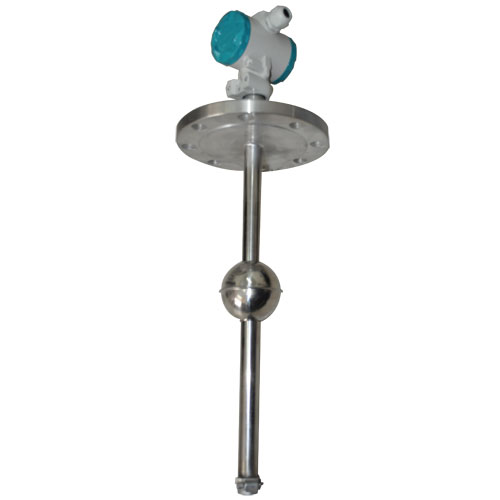

法兰浮球液位计是以磁浮球为测量元件,通过磁耦合作用,使传感器内电阻成线性变化,由智能转换器将电阻变化转换成4~20mA标准电流信号,并叠加就地液晶显示,可现场显示4~20mA电流及液位值,远传供给控制室可实现液位的自动检测、控制和记录。该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量最为理想。



法兰浮球液位计是根据阿基米德浮力原理设计的,当容器的液位变化时浮球也随着上下移动,由于磁性作用,法兰浮球液位计的干簧管受磁性吸合,从而使传感器内电阻成线性变化,再由转换器将这个阻值的变化转换成4mA~20mA标准直流信号输出,实现液面的远距离检测和控制。

测量范围

0-4000mm(普通)0-3500mm(防腐)

精度等级

±20mm

供电电源

24V DC

公称压力

≤1.6MPa

输出信号

4~20mA

环境温度

-40℃~80℃

工作温度

-20℃~120℃

负载电阻

250Ω

介质粘度

≤0.015PaS

连接方式

法兰、螺纹

防护等级

IP65

防爆等级

Exia II C T6

接液材质

316不锈钢304不锈钢

型号

说明

BL-YW700

-□

/□

/□

/□

/□

/□

连接方式

A






螺纹连接(需客户选定)

B

法兰连接(需客户选定)

输出信号

M

4~20mA输出

V

0-5V输出

H

4~20mA+现场显示

测量范围

G-□

量程(单位:M)

显示类型

Z

LCD液晶显示

E

无显示

接线形式

N

不防爆型

E

防爆型(防爆等级 Exd II BT4 )

S

直接甩线

精度标准

L

0.5%标准精度
